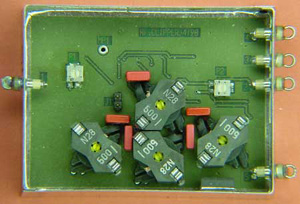

NF - Clipper zur Hubbegrenzung bei FM-Sendern |
|
Der NF-Clipper ist zur Hubbegrenzung von FM-Sendern vorgesehen. Durch das eingeführte 12,5 kHz-Raster und durch Verwendung von Funkgeräten, die für ein 25 kHz-Raster entwickelt und gebaut wurden, wird meist ein zu großer Spitzenhub eingestellt.Durch clippen des NF-Signals und anschließend steilflankiger Filterung wird der Spitzenhub begrenzt. Der mittlere Sprachhub kann damit angehoben werden, obwohl der Spitzenhub begrenzt wird. |
|
![]() |
Ein - und Ausgangsimpedanz 600 Ohm |
![]() |
Eingangspegel 0 dBm (einstellbar) |
![]() |
Notchfilter für 1750 Hz |
![]() |
Tiefpaß - 3dB 3,8 kHz / - 60dB 4,2 kHz |
![]() |
Ausgangspegel 0 dBm (einstellbar) |
![]() |
zweiter Ausgang - 20dBm |
![]() |
bei Eingangshub > 5 kHz Rückregelung des Ausgangspegels |
Nicht mehr lieferbar |
|
![]() |
