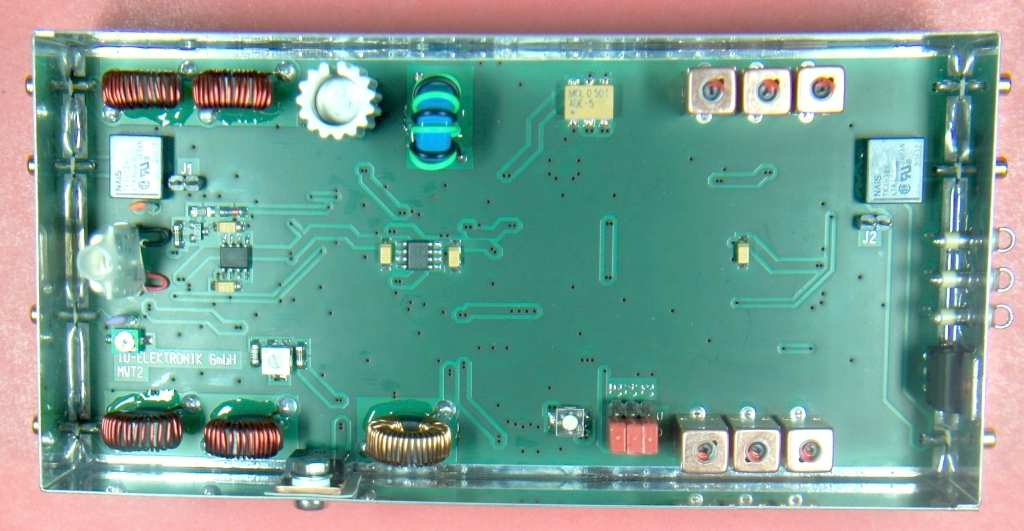

Langwellentransverter
Bedingt durch mehrere Anfragen wurde der Mittelwellentransverter für den Langwellenbereich modifiziert, in dem die Ein- und Ausgangsfilter anders dimensioniert wurden. Deshalb sind alle andern Daten identisch geblieben. | ||||
| ||||
Technische Daten |
||||
![]() |
Frequenzbereich: 130 - 140 kHz |
![]() |
Rauschzahl ca. 6 dB |
![]() |
Durchgangsverstärkung: ca. 18 dB |
![]() |
Steuerleistung auf 10 MHz max. 500mW |
![]() |
ZF: 10 - 10,5 MHz; 10136 kHz entsprechen 136 kHz |
![]() |
Ein- und Ausgangsseitig Tiefpässe bei 150 kHz |
![]() |
ZF-seitig 10 MHz Bandfilter |
![]() |
Beheizter 10 MHz Quarzoszillator oder alternativ externer 10 MHz Eingang (Pegel 0...+10dBm) |
![]() |
Ein- und Ausgangsrelais eingebaut oder alternativ direkte Anschlüsse für die Ein- und Ausgänge nutzbar |
![]() |
alle Buchsen SMB, DC-Anschlüsse über Durchführungskondensatoren |
![]() |
Spannungsversorgung 12 V DC (11 ... 13,8 V) |
Nicht mehr lieferbar ! |
