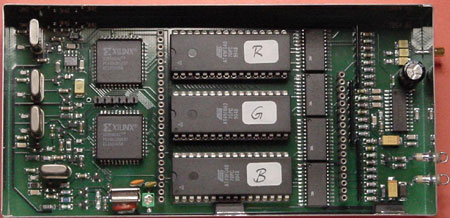

TBG 4 Testbildgenerator (! NEU !) |
|
![]() |
FBAS-Normsignal 1 Vss |
![]() |
Temperaturstabiler Oszillator durch beheizten Quarz (40°C) ( ! NEU ! ) |
![]() |
Videotiming und Pixelclock von einem Quarzoszillator abgeleitet |
![]() |
verkoppelter Burst ( ! NEU ! ) |
![]() |
767 Bildpunke bei 575 Zeilen (sichtbares Bild) |
![]() |
Software zur Erzeugung der EEPROM-Daten aus einer Bitmap-Datei |
![]() |
Speicherung von 2 Bildern ( ! NEU ! ) |
![]() |
FBAS - Anschluss über SMB-Buchse |
![]() |
Aufbau überwiegend in SMD |
![]() |
Abmessungen 74 x 148 x 30 mm |
![]() |
Spannungsversorgung 12 - 15 V DC |
![]() |
Stromaufnahme 280 mA mit TBG 8 ca. 360 mA (die ersten 10 Sekunden ca. 500 mA) |
![]() |
erweiterbar durch Aufsteckplatine für höhere Auflösung ( 3 x 8 bit Farbtiefe ) ( ! NEU ! ) |
Grundversion mit 3 x 4 bit und 2 Bildern komplett aufgebaut 260,- € |
|
![]() |
|
![]() TBG 8 Komplett aufgebaut 72,- € |
|
Durch Bauteileabkündigungen bedingt kann der bisherige Testbildgenerator TBG 1 leider nicht mehr geliefert werden. Die bisherige Erweiterungsplatine für ein zweites Bild zum TBG 1 gibt es noch komplett aufgebaut für 50,- € |
