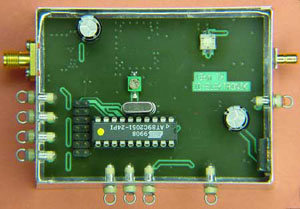

ATV - Senderbaugruppen für 13 und 23 cm


Gemeinsame Daten für alle Sender:

Betriebsart:	F5 / F3 (ATV)
Frequenzeinstellung:	up / down Taster
Frequenzstabilisierung:	PLL mit 16 Hz unterer Grenzfrequenz
Frequenzanzeige:	5 stellige LED Anzeige über SPI-Bus
Schrittweite:	250 kHz
Ausgangsleistung:	13 cm: 150 mW / 23 cm: 10 mW
Spannungsversorgung:	9 - 15 V DC
Basisbandeingang:	SMB
HF - Ausgang	SMA
alle restlichen Anschlüsse:	Lötanschlüsse an DuKo`s
Aufbau:	überwiegend in SMD
Abmessungen:	55 x 74 x 30 mm

Basisbandeingang mit 2-pol Tiefpaß zur Oberwellenunterdrückung (zur Absenkung der Tonträgeroberwellen)

Frequenzbereiche:

13 cm Version 1: 2320 . . . . 2450 MHz	Nicht mehr lieferbar
13 cm Version 2: 2500 . . . 2625 MHz für 10 GHz Vervierfacher (Anzeige 10000 . . . 10500)	Nicht mehr lieferbar
23 cm Version: 1240 . . . . 1300 MHz	Nicht mehr lieferbar
1,4 GHz Version: 1412,5 . . . . 1462,5 MHz für 6 cm Vervierfacher (Anzeige 5650 . . . 5850	Nicht mehr lieferbar

Anzeigebaugruppe 5 stellig, 13 mm Ziffernhöhe (Lieferung incl. Verbindungskabel)
