Rotary Dipol für die Kurzwellenbänder 10 bis 20m

Entwicklungshintergrund:

Der Entwickler dieser kleinen KW-Antenne, DK2DB, betreibt seit mehreren Jahren mit Erfolg einen Eigenbau Rotary-Dipol mit einer Länge von 2 x 6,55m für alle Kurzwellenbänder von 10-160m. Als Beispiel sollen hier nur die Bänder 160 m mit 80 DXCC-Ländern in SSB und 80m mit 130 DXCC-Ländern in SSB erwähnt werden. Insgesamt wurden in den letzten Jahren mehr als 300 DXCC Länder gearbeitet.

Diese kleine Antenne besitzt direkt am Strahler ein sehr aufwendiges und verlustarmes Anpaßnetzwerk, das allerdings für eine Serienfertigung viel zu aufwendig und zu teuer wäre. Viele Anfragen zu dieser Antenne bewegten mich dazu, eine noch kleinere Antenne speziell für die Bänder 10 bis 20m mit gutem Wirkungsgrad mit den aus meiner eigenen Antenne gewonnenen Erkenntnissen zu entwickeln. Diese Antenne ist speziell für "Antennengeschädigte" und für Portabelbetrieb interessant.

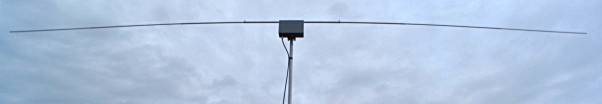

Rotary Dipol mit 2 x 3,2m Spannweite

Dieser kleine Rotary Dipol besteht aus der Außeneinheit und der Steuereinheit. In der Außeneinheit ist das Anpaßnetzwerk absolut symmetrisch aufgebaut, um die "Störarmut" einer symmetrischen Antenne nutzen zu können. Die Umschaltung der einzelnen Bänder geschieht mit gekapselten Relais, die auch gleichzeitig für die Entkopplung der "anderen" Bänder sorgen.

Um nicht resonante Antennen anzupassen, werden meistens Transformationsnetzwerke mit π-Anordnungen eingesetzt. Um jedoch die Anpaßverluste so gering wie möglich zu halten, wird bei dieser Antenne für das jeweilige eingeschaltete Band mit nur einem Element pro Seite der komplexe Fußpunktwiderstand "reell" gemacht und danach mit einem verlustarmen übertrager dieser reelle Widerstand auf 50 Ohm transformiert. Dadurch wird die SWR-Kurve über die Frequenz betrachtet etwas breiter wie mit anderen Transformationsnetzwerken. Ein danach eingebauter Balun mit mehr als 30dB Gleichtaktdämpfung sorgt für ein "kaltes" Koaxkabel, was nicht nur fürs Senden, sondern auch beim Empfang immer wichtiger wird. Man denke nur an die Breitbandstörungen von diversen Schaltnetzteilen und vielem mehr.

Die Umschaltung der Bänder wird über das Koaxkabel gesteuert.

In der Außeneinheit ist das Mittelteil des Strahlers mit ca. 2 x 0,5m Länge und 20mm Außendurchmesser mechanisch stabil und wasserfest fertig montiert aufgebaut. Der weitere Strahler besteht aus je drei ca. 1m langen Rohren, abgestuft bis auf 10mm Außendurchmesser. Dadurch ist die Antenne klein und handlich und trotzdem stabil.

Mit der Steuereinheit im Shack können mit einem Drehschalter die Bänder umgeschaltet werden. Ohne Spannungsanschluß an der Steuereinheit ist standardmäßig das 20m Band aktiv. In dieser Steuereinheit ist eine Mantelwellensperre bereits eingebaut. Nähere Informationen zu Mantelwellensperren finden Sie auf unserer Homepage.

Ebenfalls werden in dieser Steuereinheit die Umschaltsignale zur Bandumschaltung erzeugt. Zur Spannungsversorgung der Steuereinheit sollte, trotz guter Verdrosselung, kein Schaltnetzteil verwendet werden, da das mit den meisten Schaltnetzteilen erzeugte Breitbandrauschen sehr oft Probleme im Empfänger verursacht.

Am Bediengerät werden als HF-Anschlüsse unterschiedliche Buchsen verwendet. Als Anschluß zum Transceiver ist eine BNC-Buchse eingebaut, als Anschluß zur Antenne wird eine N-Buchse verwendet. Da das Gehäuse sehr klein ist, konnten keine SO-239-Buchsen verwendet werden. Zur Unterdrückung von Mantelwellen ist bereits eine Mantelwellensperre im Bediengerät eingebaut. Der Anschlußstecker für die Versorgungsspannung gehört zum Lieferumfang.

Als Koaxkabel zur Antenne empfehlen wir prinzipiell Koaxkabel wie RG-214, RG-223, Aircell 7, Ecoflex 10 o.ä., da diese Kabel ein sehr gutes Schirmdämpfungsmaß haben. Kabel wie RG-213 oder RG-58 mit einem Schirmdämpfungsmaß unter 50dB bei 14MHz sollten heutzutage wegen den immer stärker werdenden Breitbandstörungen nicht mehr verwendet werden.

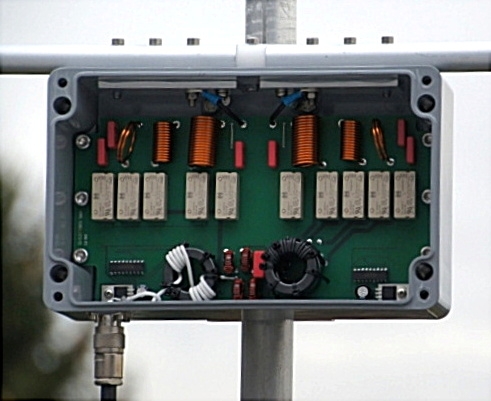

Außeneinheit (offen), HF-Anschluß N
Hier ist der symmetrische Aufbau gut erkennbar

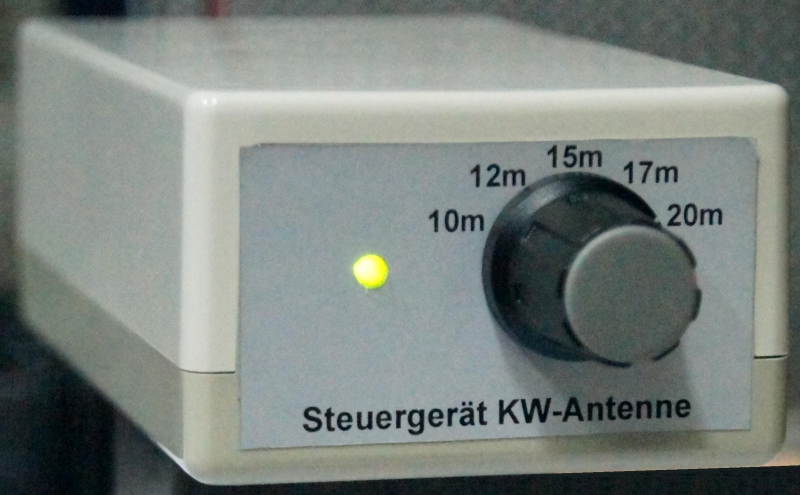

Bediengerät der KW-Antenne

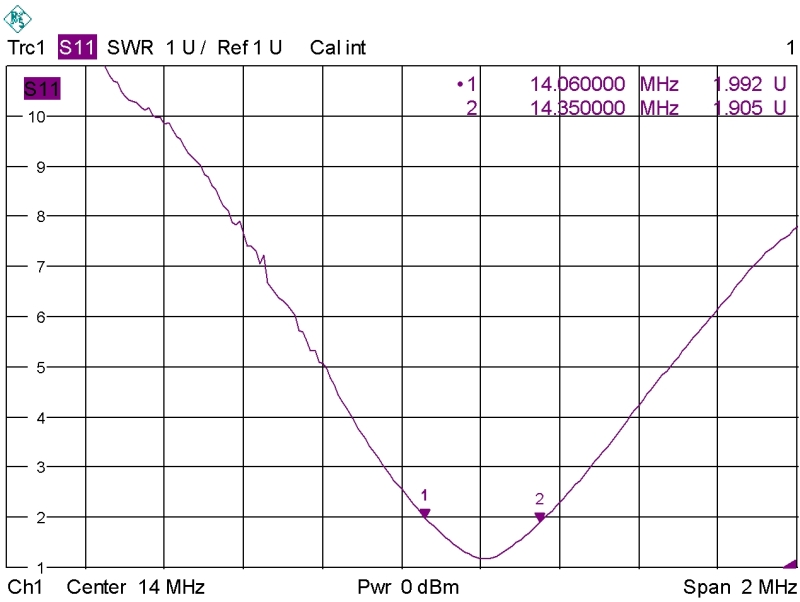

SWR-Kurve 20m Band

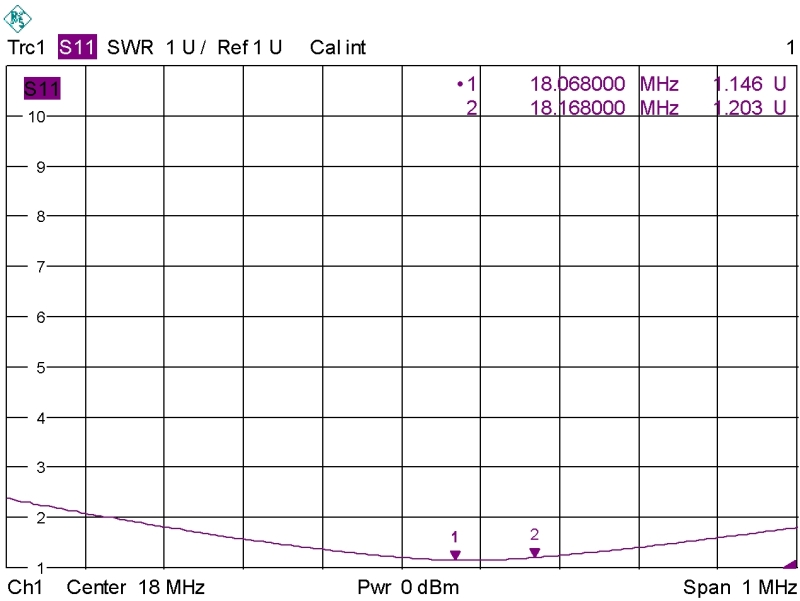

SWR-Kurve 17m Band

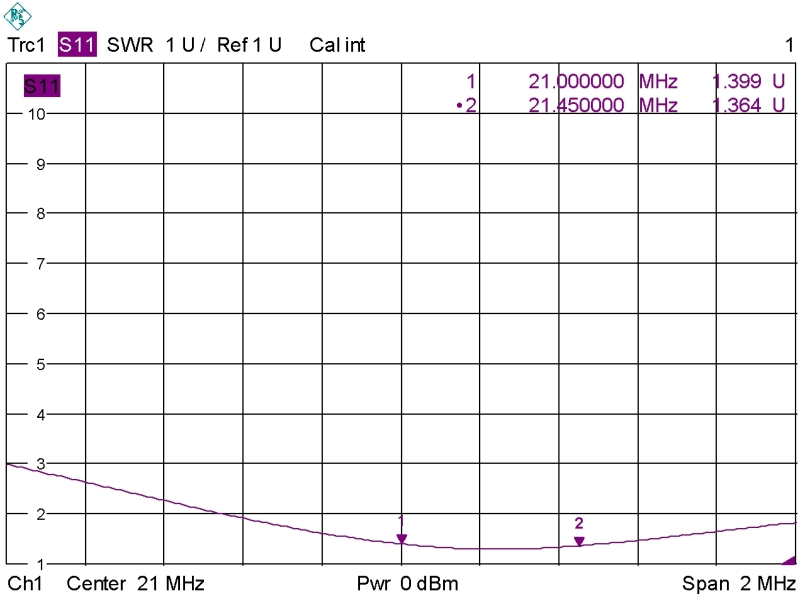

SWR-Kurve 15m Band

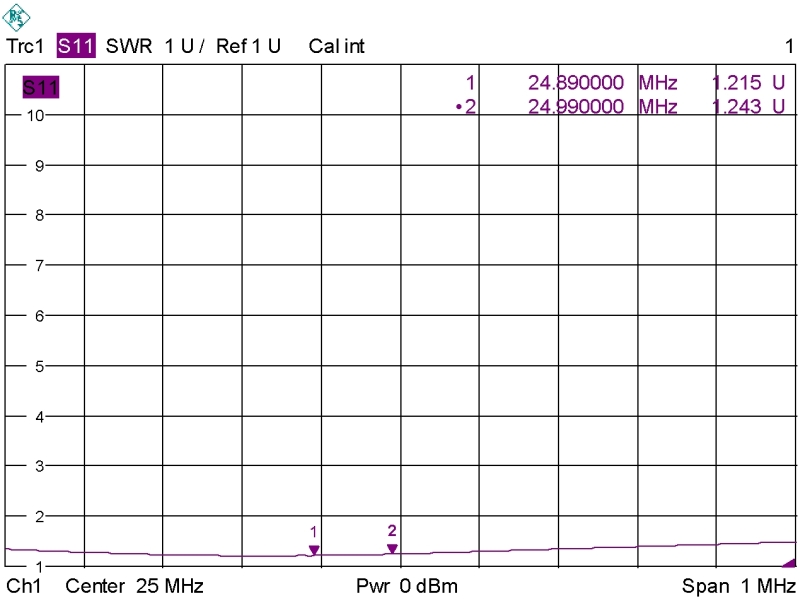

SWR-Kurve 12m Band

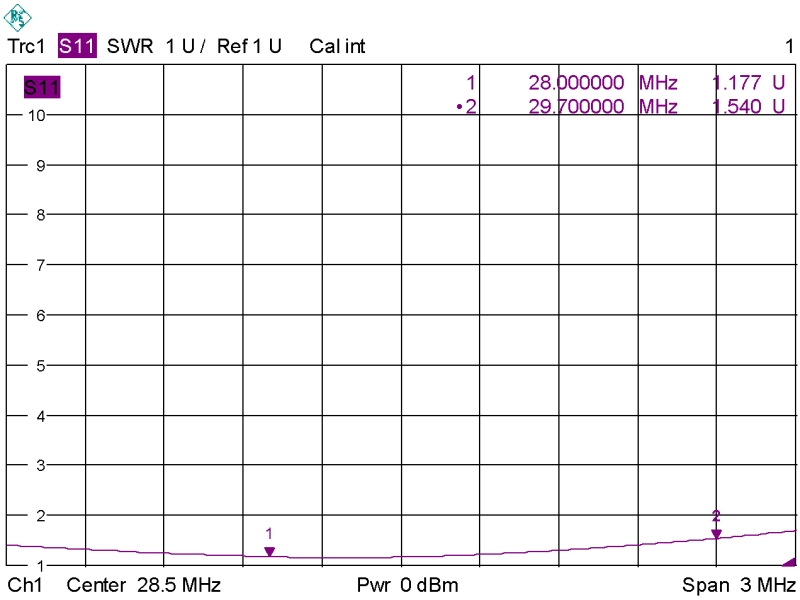

SWR-Kurve 10m Band



Technische Daten der Antenne:

Gehäuse der Außeneinheit:

Polyester

Gewinn der Antenne auf allen Bändern: (Als Bezug wird ein Monoband λ/2-Dipol in gleicher Aufbauhöhe angenommen)

0...-1 dBd

Maximale Leistung:

400 W

Maße der Außeneinheit (ohne Strahlerteile):

260 x 160mm

Gewicht der Außeneinheit (kmpl. mit Strahler und Halterung):

ca. 4 kg

Transportlänge:

1,1m

HF-Anschluß:

N-Buchse

Maximaler Mastdurchmesser:

50mm

Steuereinheit

Gehäuse aus Kunststoff, um die Ein- und Ausgangsbuchse zu entkoppeln (Mantelwellensperre eingebaut).

Maße (ca. Maße):

150 x 64 x 40mm

Antennenanschluß:

N-Buchse

Anschluß für Transceiver::

BNC-Buchse

Spannungsversorgung:

13...15V / 250mA

Anschluß Spannungsversorgung (Stecker gehört zum Lieferumfang)

3,5 mm Hohlstecker


Nicht mehr lieferbar !
