1:1 Baluns und Mantelwellensperren (Unterscheidung nur in der Anschlussart) |
|
 |
 |

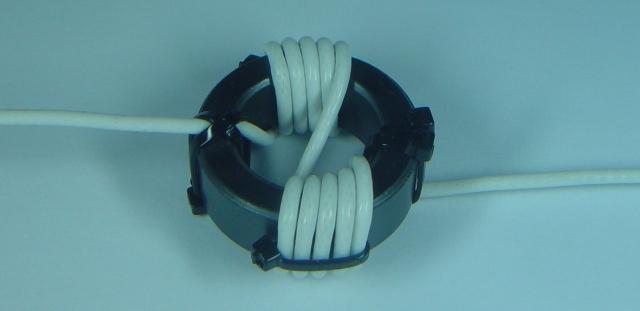

400 W Balun |

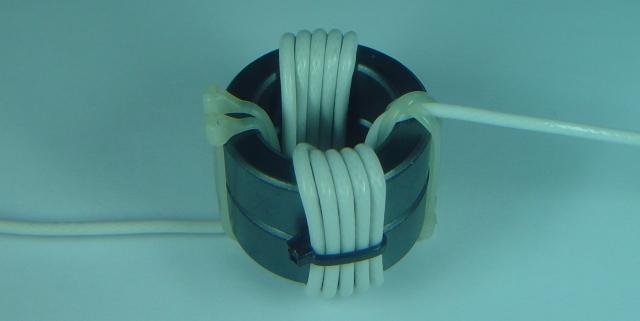

1 kW Balun |
Nachdem es seit vielen Jahren immer wieder Untersuchungen und widersprüchliche Beschreibungen und unterschiedliche Theorien über Baluns gibt, haben wir selbst Untersuchungen gemacht. Wir sind zum Entschluß gekommen, dass nur die zwischenzeitlich von uns hergestellten Balun's alle Forderungen erfüllen: |
|
 |
Frequenzbereich: 1 - 30 MHz |
|
Geringe Durchlassdämpfung < 0,1 dB |
|
Kleinstmöglicher Symmetriefehler < 0,1 dB |
|
große Gleichtaktdämpfung bereits ab 1,8 MHz > 20 dB |
|
max. Dauerleistung von 400 W (Version 1) und 1kW (Version 2) |
|
Kernmaterial (Standardversion): FT 140-43 |

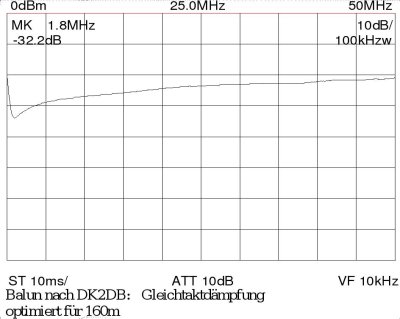

Das für den Balun verwendete Koaxkabel ist vom Hersteller angegeben für eine maximale Dauerleistung von 1,8 kW bei 10 MHz und 1kW bei 30 MHz. Tests haben gezeigt, dass bei 1 kW der Ringkern absolut kalt bleibt ! Durch die Art der Wickeltechnik und die dadurch erreichten Daten kann man den Balun auch als reine Mantelwellensperre einsetzen. Die Gleichtaktdämpfung zeigt die hier erreichten Werte. |
|
 |
 |
 |
 |
Preise: |
|
1:1 Balun / Mantelwellensperre 400 Watt |
€ 16,00 |
1:1 Balun / Mantelwellensperre 1 kWatt |
€ 24,00 |
